揭秘 MWH-21A 换热器 U 形管焊接设备的技术革新与应用方案

在工业制造领域，换热器、制冷设备等核心部件的焊接精度与效率始终是技术难点。上海美焊智能化科技股份有限公司推出的 MWH-21A 换热器 U 形管焊接设备，以专业化设计与智能化控制重构了薄壁金属管焊接的技术标准，为碳钢、不锈钢等材质的焊接提供了全流程解决方案。

设备技术参数与应用场景适配

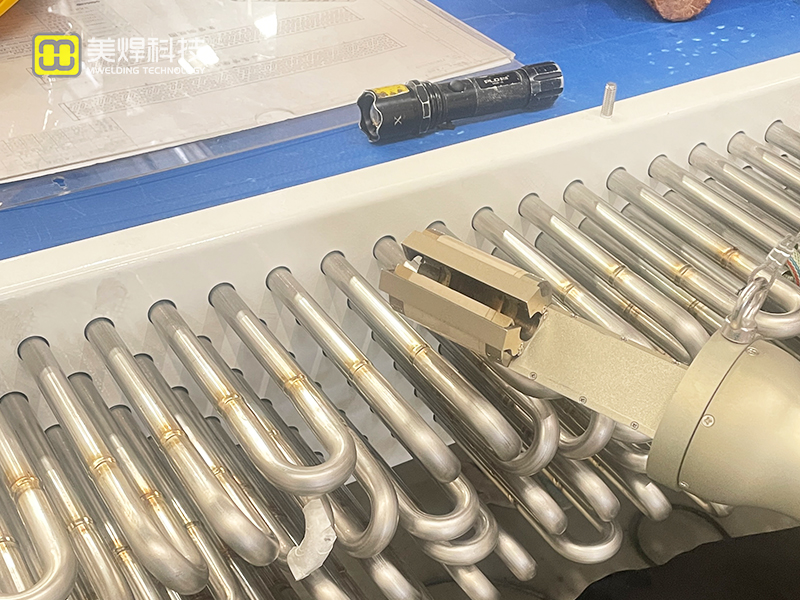

该设备专为端板开孔中心距 54mm、孔位呈正方形或正三角形排列的工况设计，焊接管径覆盖 φ16-21mm，采用 “先焊后涨” 工艺模式。关键参数要求包括：直管伸出端板高度≥36mm，U 弯直线段长度≥44mm，插入深度≥16mm，确保焊接结构的力学稳定性至。设备由 MWH-21A 焊钳（1约24KG）与 MWA-200控制电源组成，6m 长电缆配置适配复杂现场环境。

全封闭焊接系统的技术突破

全位置气保护设计是设备的核心竞争力：焊钳采用高分子绝缘材料与铝合金结构，搭配内部定向多路气保护系统，不仅缩短充气时间，更实现单面焊双面成形的优质焊缝至。水冷循环系统大幅提升设备暂5载6率，徒手快装夹具实现 30 秒内快速定位，配合焊枪固定、焊钳旋转的焊接方式，显著提高现场作业效率至、。对于不锈钢等易氧化材料，设备支持管内充氩保护，从工艺层面杜绝氧化风险。

智能化控制电源的功能革新

MWA-200控制电源搭载 10 寸彩色触摸屏，集成参数一键打印、1000 组工艺存储及专家系统自动生成参数功能，8 区间分区控制可满足多层焊接工艺需求。设备内置电机过载保护、水流量检测等 6 重安全机制，18KG 轻量化设计适配高空作业场景，其逆变电源类型与 IP21 防护等级确保复杂工况下的稳定运行至。

焊接工艺规范与安全操作要点

无论是插接还是对接，焊缝周边 20mm 范围内需无毛刺、油污，管口垂直度误差≤±1°，椭圆度≤5%、至。特别要求焊接管件必须可靠接地，电源接线需由专业电工按国标操作，黄绿接地线严禁省略，且禁止使用漏电保护开关以防跳闸。

技术价值与行业应用展望

MWH-21A 设备通过模块化设计、智能化控制与工艺标准化，实现了从设备参数匹配到焊接质量管控的全链条优化，不仅适用于换热器、表冷器等工业场景，更在电子、制药、军工等高精度领域展现应用潜力。其技术革新为金属管焊接提供了可复制的标准化范式，推动行业向高效化、智能化升级。
